       为实现节能减排、清洁生产。东莞某某电子有限公司有意向委托广东威迪科技股分有限公司设计、生产、安装一套液晶清洗水处理回用系统，废水中主要成分为硅粉、乙二醇、乙醇等工业清洗剂，总处理水量：600t/d（30t/h）.

1.1废水设计水量

废水类型	液晶清洗水
废水来源	玻璃面板生产线清洗工序
主要污染物成分	硅粉
总设计处理水量	600 m3/d
每天运行时间	20h
总设计处理量	30 m3/h
回用水率	65%
回用水量	390t/d（19.5 m3/h）

1.2设计范围

       液晶清洗水处理回用系统（30 m3/h）
       主要内容包括：工艺流程，平面布置，相应的工艺设施，设备选型，管道，配水，配电，材料清单等。

2.1设计规模

       根据厂方提供资料，该液晶清洗水处理回用系统的设计工艺如下：

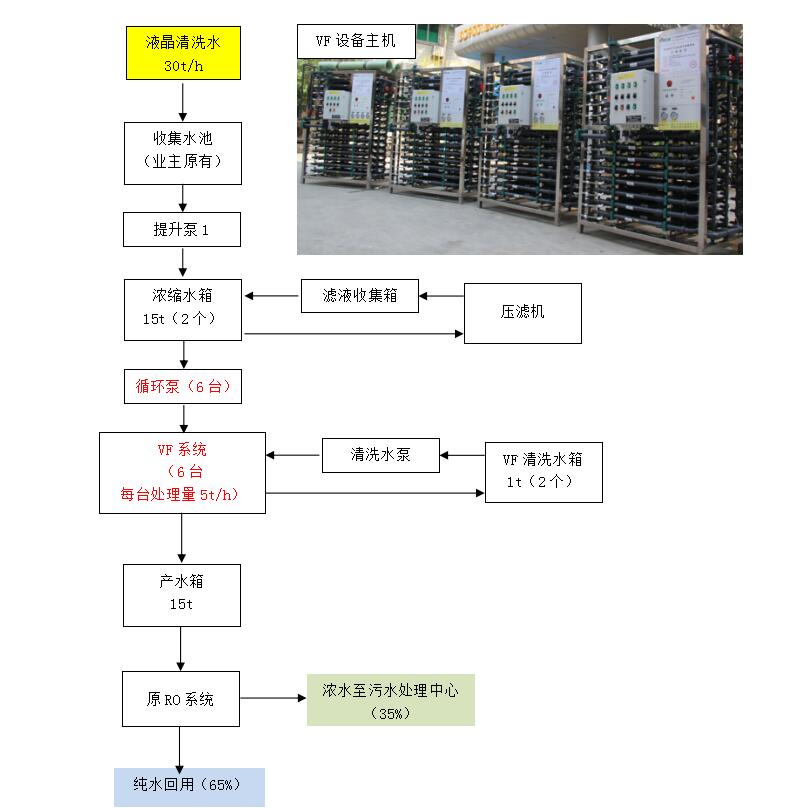

       液晶清洗水处理回用系统（30 m3/h）：车间收集液晶清洗水由管道流入废水收集箱，废水中主要成分为硅粉、乙二醇、乙醇等工业清洗剂，废水处理工艺流程为收集水箱-VF浓缩水箱-VF系统-中和水箱-RO系统。该工艺采用VF管式微滤膜技术去除主要污染物硅粉，降低原水的浊度，污染物质经过不断浓缩后形成的污泥委外处理，系统产水进入RO处理后生产纯水回用于车间，产水水质达到该厂的回用纯水要求。

2.2废水处理工艺及原理

       该液晶清洗水中含有少量的悬浮物质，设计采用VF膜过滤处理工艺。该废水直接进入VF系统，经过膜过滤后的产水符合RO系统的进水要求。原水过滤后剩余的浓缩废水经板框压滤机脱水后形成的干泥饼送往废物处理中心处理，滤液和系统清洗液返回收集水箱进行再处理。
