1.1脱漆&喷漆废水项目概况

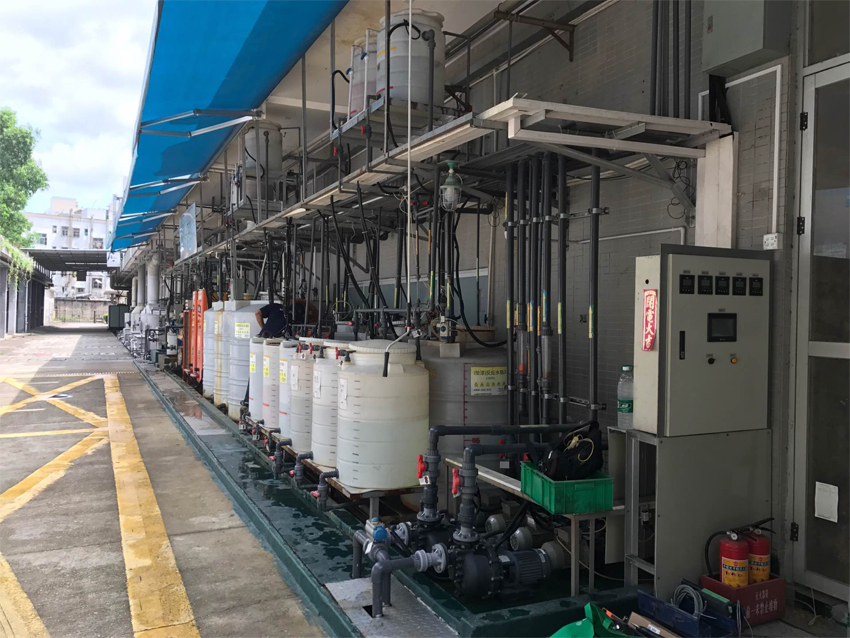

       为实现节能减排、清洁生产。某某钟表（深圳）有限公司委托广东威迪科技股分有限公司设计、生产、安装一套废水处理系统，用于处理该企业脱漆废水和喷漆废水。该废水处理系统设计处理水量为1m³/h，系统每天运行20h，即系统每天设计处理总水量为20m³/d。

1.2项目目标

       脱漆废水经过该废水处理系统处理后，其产水符合用户的清洗回用水标准，回用至清洗工序；喷漆废水经过该废水处理系统处理后，其产水排放至原废水处理站。

1.3设计范围

       （1）脱漆&喷漆废水处理系统：系统设计处理水量为1m³/h，用于处理脱漆废水和喷漆废水。（两种废水共用本套系统，但不混合处理，错开时间段单独处理）
       （2）主要内容包括：工艺流程，平面布置，相应的工艺设施，设备选型，管道，配水，配电等。

2.1设计工艺

       根据厂方提供资料，（脱漆/喷漆）废水处理设计工艺系统如下：

       收集生产过程中产的脱漆废水和喷漆废水，由管道分别引至脱漆废水收集箱和喷漆废水收集箱，该废水处理系统的工艺流程为：（脱漆/喷漆）废水收集箱 – 电絮凝循环箱  - 连续高频脉冲电絮凝系统 – PH反应箱 - 浓缩水箱 - 管式微滤膜系统 – 中和水箱。

2.2废水处理工艺原理

       该该废水处理系统采用连续高频脉冲电絮凝+管式微滤膜过滤工艺的联合处理工艺技术对其进行达标排放处理。

       （1）废水中含有的有机物质，在酸性条件下进入连续高频脉冲电絮凝系统，通过系统内部发生的高频脉冲电流引起的一系列电化学反应，将有机物质打散成为小分子的有机物质，并同时发生氧化还原作用，进而将有机污染物质反应形成悬浮物而被过滤去除，大幅度降低废水中的COD值含量和去除废水的色度；

       （2）浓缩污泥经板框压滤机脱水后形成的干泥饼送往废物处理中心处理。滤液返回到浓缩水箱进行再处理。

根据厂方提供资料，研磨废水设计工艺系统如下：

       研磨废水处理回用系统（2m³/h）：收集生产过程中产生的研磨废水，由管道流入废水收集箱，后续处理工艺流程为：
       废水收集池 — 浓缩水箱 — VF管式微滤膜 — 回用水箱 — 回用至生产车间
